위와 같은 그림으로 배선을 하면서 하이박스로 선정리도 함께 했다.

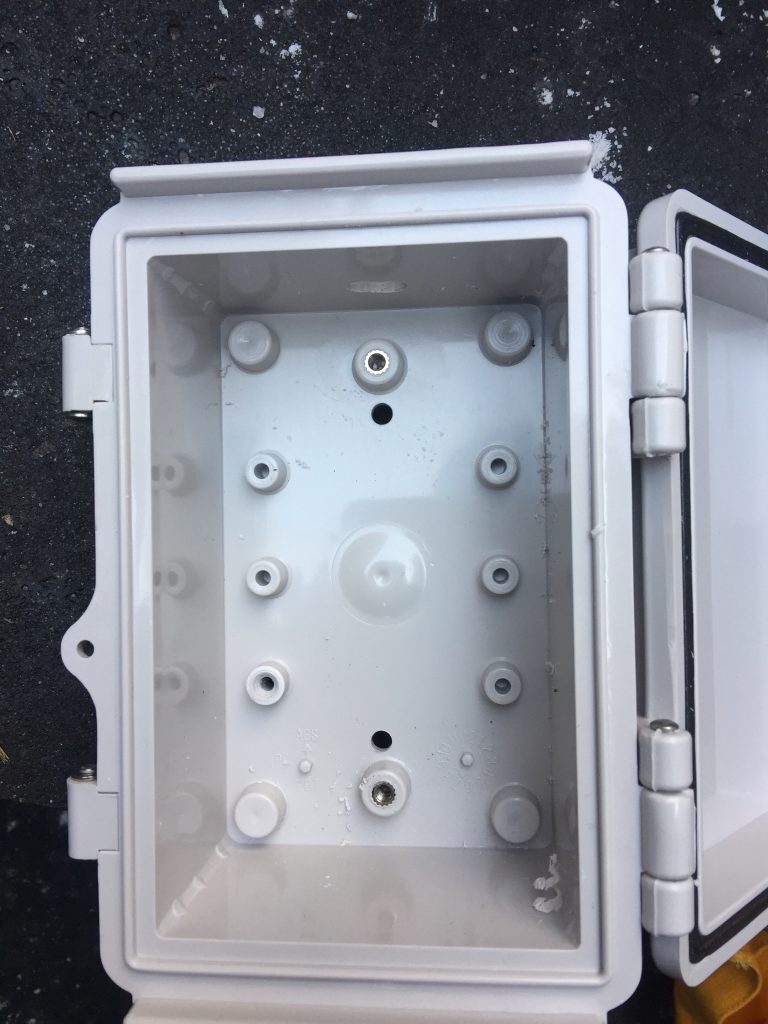

하이박스에 고정나사를 끼울 구멍을 드릴로 뚫었다.

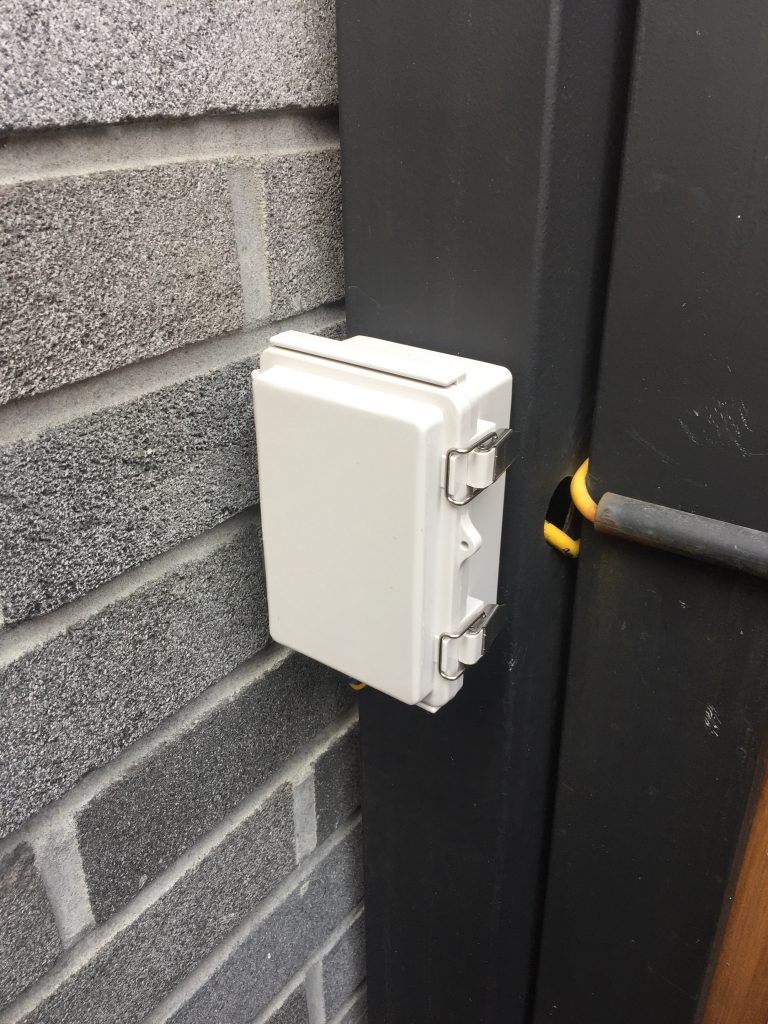

그리고 하이박스를 대문 철제기둥에 나사못으로 고정했다.

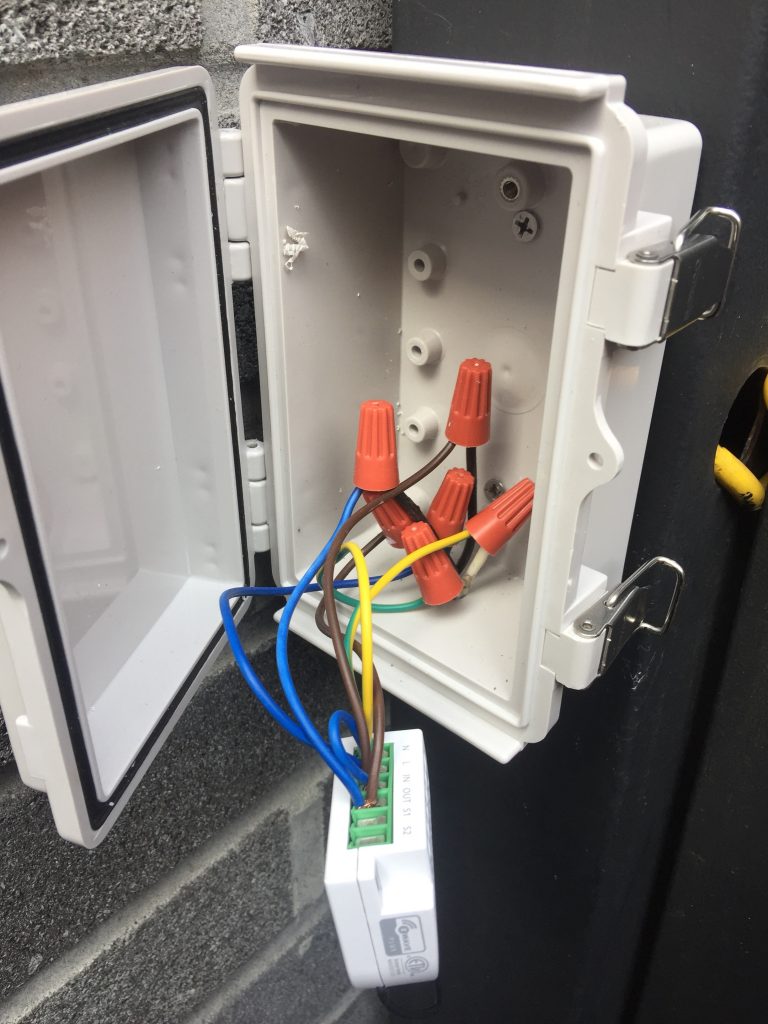

기존 선을 하이박스 하단에 뚫은 구멍을 통해 넣어서 스크류 커넥터로 연장하고,
나노스위치에 꽂았다. 빠밤~
나노스위치에 달린 액션버튼을 누르니 빵!!하고 개폐기가 작동한다!! 캬캬

깔끔하게 정리 끝.

그런데 말입니다.

zwave 신호가 닿지 않는다. 대문이 거실보다 1층아래에 있어서인지 인식이 되지 않았다..
S1 스위치의 세팅을 Momentary Switch 모드로 설정해야 하는데,
인식이 안되어서 세팅도 못했다.
그래서 S1에 꽂을 카메라쪽 선을 개폐기쪽으로 연결되는 Out에 바로 물려서 병렬로 작동하게 했다.
일단은 문제 없음.

이걸 어찌해야하나…
