집 인터폰에 연결된 대문개폐기를 제어하기 위해서 Aeotec Nano Switch를 구매했다.

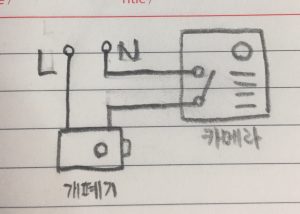

- 대문개폐기는 대문옆 카메라가 달린 벨에 연결되어 있고,
- 집내부의 비디오폰에서 대문개폐 버튼을 누르면
- 카메라쪽에서 스위치를 1초가량 열어주게 되고
- 이때 대문개폐기에 전기가 흐르면서 열리게 된다.
선택한 이유는
- 사이즈가 4×4.25x2cm로 굉장히 작다.
- 미국 zwave 대역을 지원한다. (집에 스마트싱스가 미국향)
- 220v를 지원한다.
- 연결한 외부스위치에 전기가 흐르면 스위치가 On 상태가 된다.

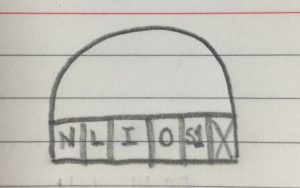

나노스위치는 아래와 같이 배선을 하게 되는데, 제일 오른쪽 s1을 카메라에 연결하면,
카메라쪽에서 스위치를 1초가량 열어주고, 이에 반응하여 나노스위치도 1초간 On상태가 된다.
원격으로도 스위치를 열수 있고, 기존대로 비디오폰으로도 스위치를 열수 있게 된다.
퍼펙트!!
1.L선과 N선을 구분한다.

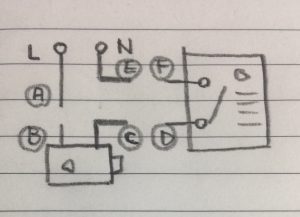

2.차단기를 내리고 태그를 붙이고 자른다.
구분 후 자르면서 태그를 A~F까지 붙인다. (스위치 위치에 맞게 자를 것)

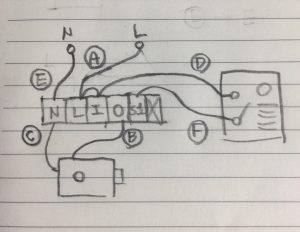

3.다시 배선한다.
나노스위치의 L 과 I 는 전선을 추가로 꽂아 점핑한다.
간단하겠지?
